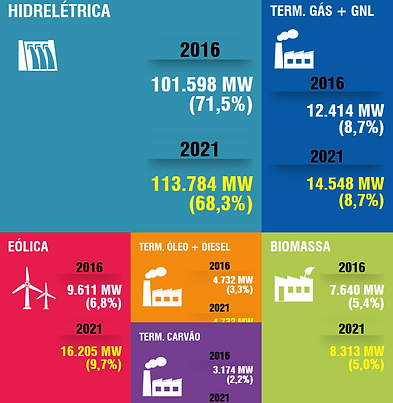

As hidrelétricas são as mais utilizadas.. Nelas a energia mecânica se transforma em cinética e posteriormente em energia elétrica.

            O Norte se apresenta como maior gerador e a região Sul/Sudeste como maior consumidora.





SIN



            O sistema interligado nacional (SIN) é a rede hidro-termo-eólica de transmissão e geração de eletricidade do Brasil que interliga as 5 regiões por 4 subsistemas diferentes. A energia é produzida e consumida no mesmo momento, ainda não possuindo a possibilidade de armazenamento em grandes quantidades.

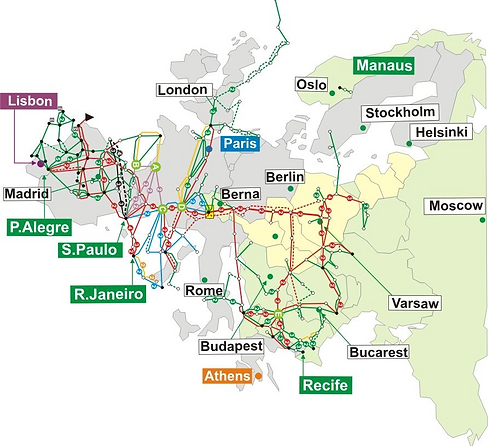

            O SIN, como pode ser visto a baixo, seria capaz de ocupar grande parte da Euroupa… A distribuição da Europa se difere da brasileira em relação á frequência,  50Hz e 60Hz respectivamente. Para a frequência permanecer em 60Hz é preciso que a geração seja igual ao consumo, se a geração for maior a frequência sobe, se for menor, desce, o que ratifica a necessidade de planejar e programar a Operação.







































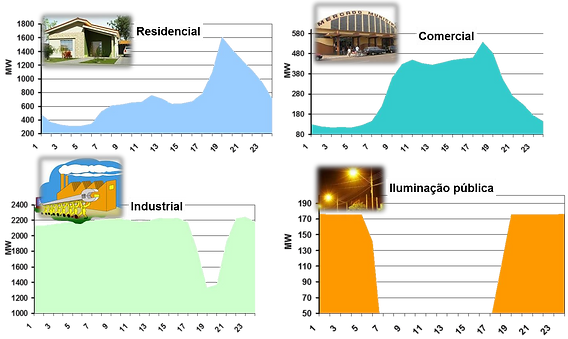

            Os consumos de cada setor, no Brasil, podem ser observados a seguir:





​

ONS – Operador Nacional do Sistema Elétrico



• Controle de Tensão

• Controle de Geração

• Controle de Frequência

• Controle de Carregamento

• Controle de Cheias

• Controle de Limites Operativos

• Coordenação de Recomposição

• Gerenciamento de Carga

• Garantia da Reserva de Potência

• Controle de Intervenção



Fotos de Centros de Operações:





































Horário de Verão:



            No senso comum, o horário de verão é visto como uma forma de economizar energia, mas na verdade, o correto seria dizer que o horário de verão foi criado para diminuir o pico de consumo em determinados momentos do dia, que aumentam em razão do calor característico do período de verão (ex: momento em que há maior uso de ar condicionado).

​



Problemas em Tempo Real

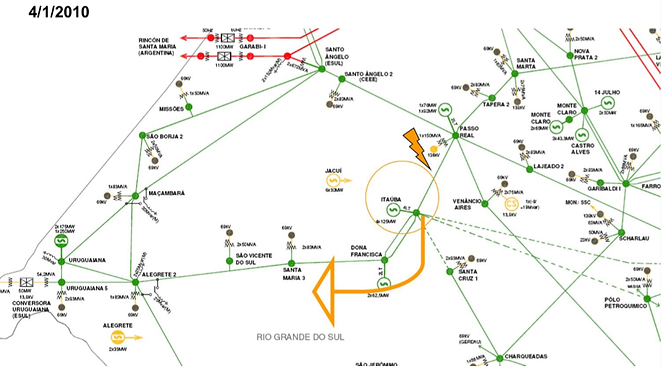

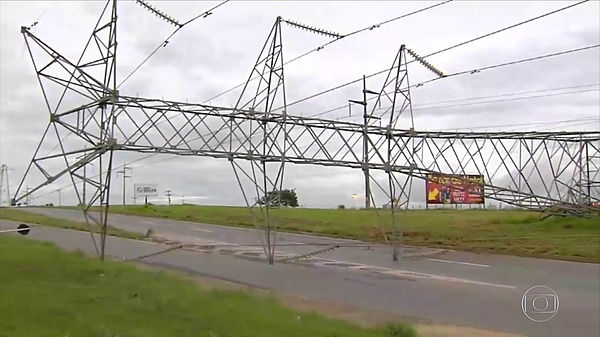

Perda de torres: Devido ao intemperismo físico, como chuvas, descargas elétricas e ventos fortes, ou até mesmo acidentes, a estrutura das torres de transmissão são comprometidas. Devido a difícil reparação dos danos, muitas linhas de transmissão pode ficar sobrecarregadas  ao tentar  suprir a demanda dos centros consumidores, o que pode levar ao excedente do limite térmico das linhas.

​



​

​

​

​

​

​

​

​

​

​

​

​

​

Restrições térmicas: As linhas de transmissão possuem seu próprio limite térmico, que podem resultar em flacidez de linhas, caso seja excedido. Isso pode resultar numa falha de linha, onde a formação de um arco elétrico pode entrar em contato com a vegetação vizinha, estruturas, e claro, o solo. Quando isso acontece, os componentes de transmissão de proteção removem a linha de falha de modo a preservar o equipamento terminal de um dano mais grave. As queimadas, por exemplo, corroboram para perda de trechos das  redes  de transmissão, haja vista que esta, por elevar a temperatura no local, faz com que o limite térmico da linha seja excedido, causando assim, uma falha na rede.

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

Restrições inesperadas: A ocorrência de situações inusitadas pode causar interrupções na rede, como por exemplo, pessoas que se arriscam subindo em redes de alta tensão sem nenhuma proteção. Até mesmo atentados contra a estrutura de transmissão, como o ocorrido no Acre, onde 7 torres foram derrubadas.  Nessa ocasião, segundo o Jornal Gazeta do Povo, cerca de 40 mil pessoas em Sena Madureira e comunidades vizinhas ficaram sem luz por quase três dias.

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

Ferramentas de Suporte

​

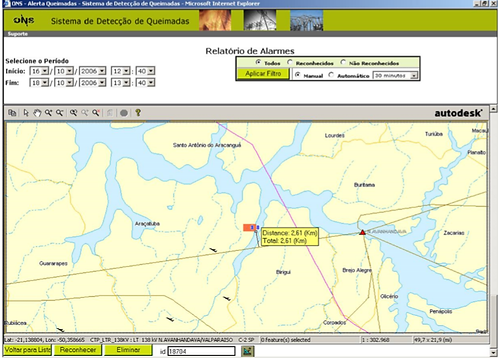

-Ferramenta de Detecção de Queimadas

 Através dessa ferramenta, pode-se detectar os pontos em que está ocorrendo algum tipo de incêndio ou  queimada e prevenir futuros prejuízos  na rede elétrica. Algumas vezes, o superaquecimento da rede se dá pelo fato de que foi ultrapassado o limite térmico das linhas que transmitem toda a energia.

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

-Ferramenta de Detecção de Descargas Atmosféricas

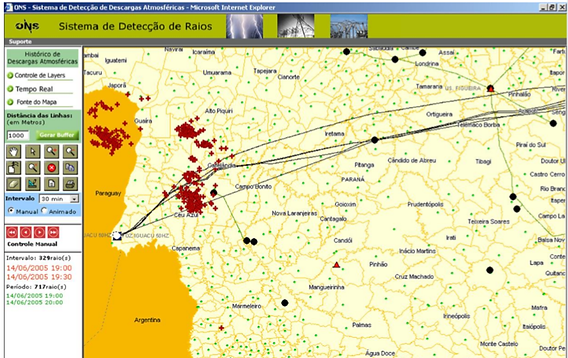

      Com esse mecanismo, é possível analisar as áreas em que se está sujeito a descargas elétricas naquele momento. Assim, várias medidas preventivas serão tomadas antes mesmo que algum raio atinja as linhas de transmissão.





​

​

​

​

​

​

​

​

​

​

​

​

​

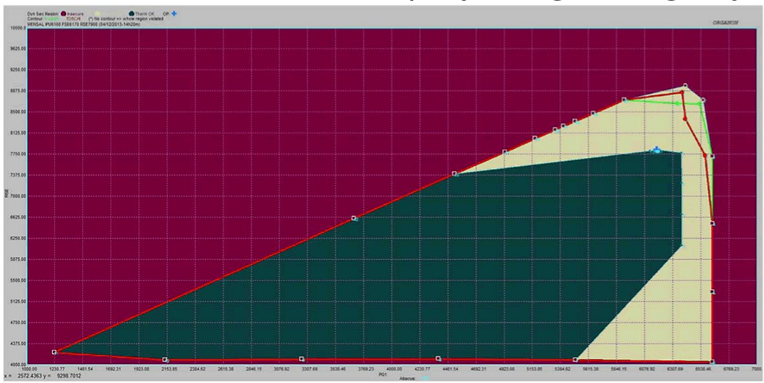

-Ferramenta de Suporte à Operação – Região de Segurança

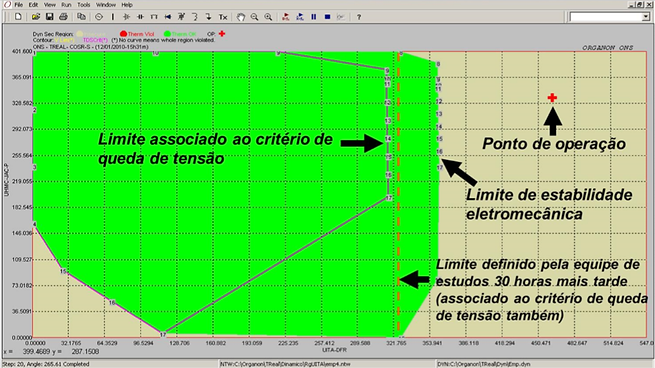

    Através dessa medida, é possível estabelecer um limiar de segurança operacional, operando  em uma faixa  considerada segura e protegendo ,assim, as instalações elétricas. Os gráficos colaboram para se ter uma visão melhor sobre o assunto.





​

​

​

​

​

​

​

​

​

​

​

​

​

​

Resultados Obtidos em Tempo Real



Os resultados de consumo e geração de energia são obtidos através de  gráficos que mostram as linhas de consumo ao decorrer de um certo dia.Com essa análise, é possível verificar os horários de pico, ou seja ,uma determinada faixa horária em que o consumo é maior do que o esperado, ultrapassando ,em alguns momentos, a geração total de energia. Assim, pode-se tomar ações para suprir a alta demanda dos centros consumidores e evitar quedas no fornecimento elétrico.



​

​



​

​

​

​

​

​

​

​

​

​

​

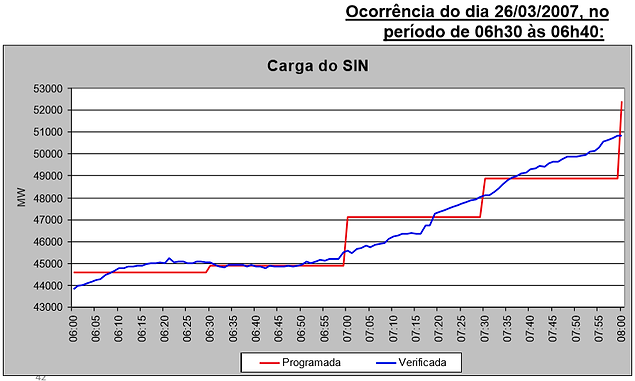

O gráfico acima demonstra o consumo de energia elétrica por uma determinada cidade no período das 06h30 às 06h40. É possível ver que em alguns momentos a carga programada foi menor do que a verificada.



​



​

​

​

​

​

​

​

​

​

​

​

​

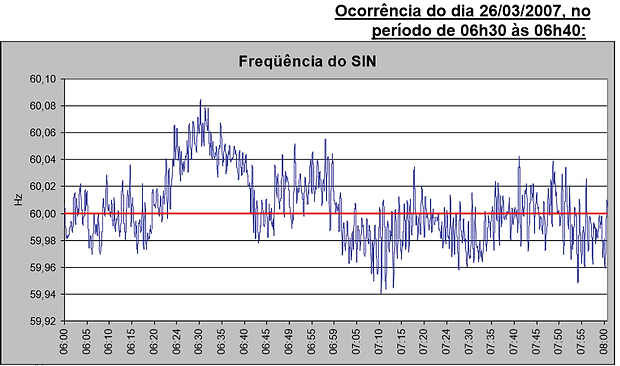

No gráfico mostrado acima, é possível observar que a frequência padrão de 60 HZ foi ultrapassada em alguns horários e em outros ela não foi atingida totalmente.





​

​

​

​

​

​

​

​

​

​

​

​

​

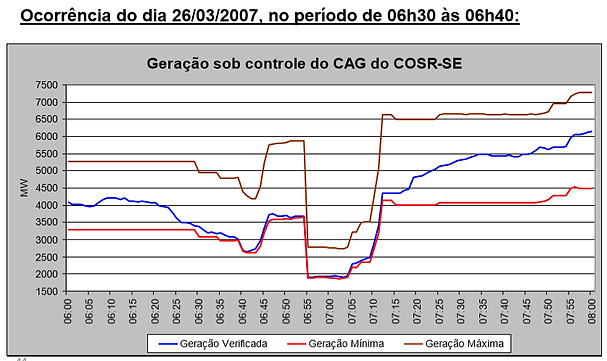

Neste último gráfico, a geração de energia elétrica máxima foi  maior do que a demanda necessária para essa cidade. Contudo, a geração verificada se manteve próximo da geração esperada, ultrapassando apenas após as 07:10 da manhã.
