Retificador de Meia Onda

​

     O processo de retificação consiste em transformar um sinal AC em um sinal DC (ainda que pulsante). Uma vez que o diodo conduz em apenas um semiciclo, o sinal sobre a carga é um sinal DC (ainda que pulsante). Dependendo dos valores das tensões envolvidas e da resistência de carga deve-se avaliar qual o melhor modelo do diodo a ser utilizado. Normalmente, o modelo simplificado é o mais indicado para a

maioria dos circuitos práticos.





​

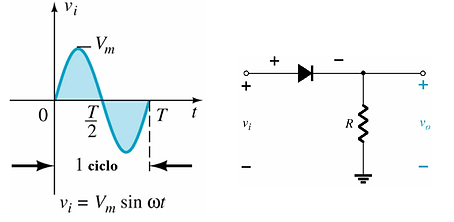

Topologia clássica para retificadores de Meia Onda



     Relação entre as tensões de um transformador:

Entrada: V1 e N1

Saída: V2 e N2















    A função do Transformador é fornecer um nível de tensão menor para o retificador (pico da rede AC é de  ≈ 180V) e atuar como um isolador (o acoplamento entre secundário e primário é feito através de um circuito magnético)

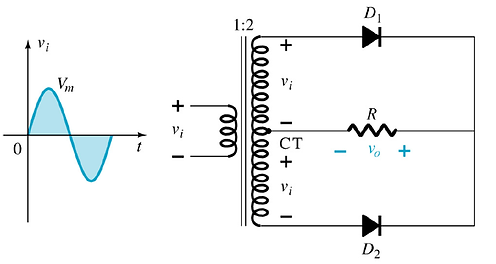

Retificador de Onda Completa (Transformador com Derivação Central)

​

     Este tipo de retificador apresenta dois diodos somente, mas requer um transformador com derivação central (center tap – CT) para estabelecer o sinal de entrada em cada seção do secundário do transformador.

​

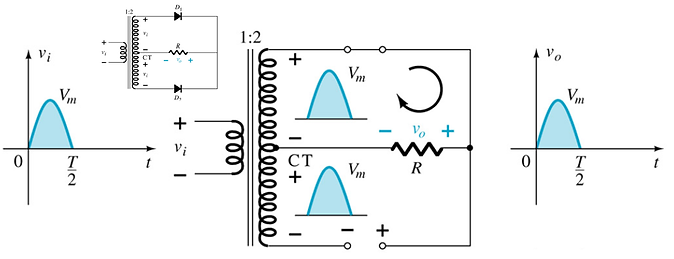

     Durante a porção positiva de vi (primário do transformador), o diodo D1 assume o curto-circuito equivalente, e D2, o circuito aberto equivalente, conforme determinado pelas tensões no secundário e pelos sentidos das correntes resultantes

​

​

​

​

​

​

​

​

​

​

​

​

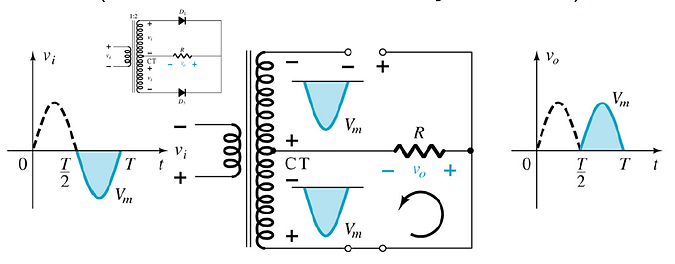

     Durante a porção negativa de vi (primário do transformador), há a inversão das funções dos diodos (D1 assume o aberto equivalente, e D2, o curto-circuito equivalente), mas com a mesma polaridade da tensão através do resistor de carga R.



​

​

​

​

​

​

​

​

​

​

​



​


​
